中国桥梁的背后,它们功不可没!

字体:

工欲善其事,必先利其器。在中国从桥梁大国迈向桥梁强国的历史进程中,先进的桥梁施工装备发挥了关键的支撑作用。中国中铁工业旗下中铁九桥建企50年来,不断传承创新、追赶超越,在桥梁施工装备上不断突破,实现了多个中国首创和世界第一,为我国桥梁建设书写了浓墨重彩的篇章。

在这些装备中,除了有常见的架桥机外,还有许多应用于不同场景的专业桥梁施工装备,正是在它们的技术加持下,中国的建设者们才能跨越山河阻隔、缔造“一桥飞架南北、天堑变通途”的人间奇迹。

一、斜拉桥专用施工装备

(一)步履式架梁起重机

步履式架梁起重机是用于大跨度斜拉桥钢梁整节段架设的专用装备。1997年,中铁九桥研制了我国首台170吨步履式架梁起重机,成功应用于汕头礐石大桥钢梁架设,开创了我国大跨度斜拉桥钢梁整节段快速安装的先河。

2016年,中铁九桥进一步研发了国内最大起重量800吨可变幅步履式架梁起重机,该起重机具备大范围变幅功能,并采用了自动走行、模块化设计、起升及变幅高精度同步等技术,成功应用于芜湖长江公铁大桥钢梁架设。

2018年,中铁九桥研制了起重量1800吨三桁步履式架梁起重机,成功应用于沪苏通长江公铁大桥钢梁架设,相关技术处于国际领先水平,取得发明专利1项、实用新型专利7项,并获“中国铁路工程总公司科学技术二等奖”。

(二)牵索挂篮

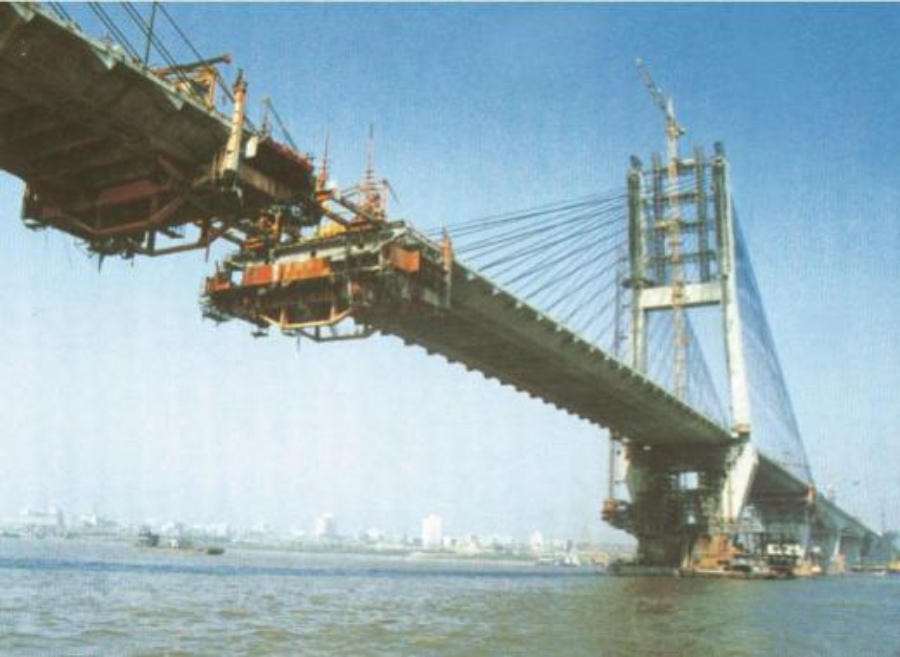

牵索挂篮是大跨度斜拉桥混凝土主梁现浇施工的专用装备。1994年,中铁九桥研制了我国首台500吨牵索挂篮,每次可浇注长8米、宽29.4米的梁段,大幅提高施工效率,被誉为“神州第一篮”,成功应用于武汉长江二桥主梁现浇施工,获“铁道部科技进步二等奖”。

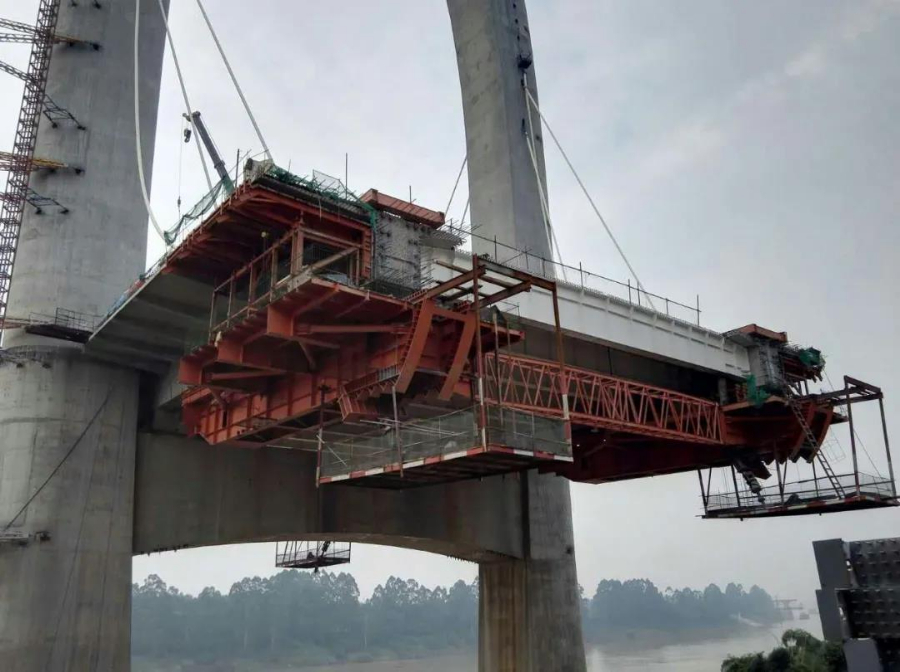

2014年,中铁九桥又创新研发了国内首台450吨下行式牵索挂篮,该挂篮将除锚固吊杆以外的所有构件均置于主梁下方,解决了传统挂篮行走时桥面以上结构容易与斜拉索发生干涉的问题,成功应用于贵港青云大桥主梁现浇施工。

二、悬索桥专用施工装备

(一)悬索桥上部结构施工专用装备

悬索桥上部结构施工专用装备,主要是指缆载起重机、主缆缠丝机和紧缆机,分别用于悬索桥钢梁提升安装、主缆缠丝和主缆挤紧。

在我国第一座大跨度悬索桥汕头海湾大桥的建设中,中铁九桥在1993年至1995年间成功研制并应用了我国首套紧缆机、缆载起重机、主缆缠丝机。该套装备取得发明专利3项,并于1998年获得“国家技术发明四等奖”。

2018年,中铁九桥又创新研发了新一代悬索桥上部结构施工专用装备——LZD2×900型缆载起重机、ZLC1350型主缆缠丝机、ZLJ1300型紧缆机,其中,LZD2×900型缆载起重机为世界最大起重量的缆载起重机,起重量可达1800吨,ZLC1350型主缆缠丝机、ZLJ1300型紧缆机为国内适应主缆直径最大的主缆缠丝机和紧缆机,可适应主缆直径1.3米,相关技术处于国际先进水平,已取得实用新型专利6项。

三、拱桥专用施工装备

(一)爬坡式架梁起重机

爬坡式架梁起重机是钢桁拱桥上部结构架设的专用装备。2004年,中铁九桥研制了我国首台35吨爬坡式架梁起重机,成功应用于宜万铁路万州长江大桥的钢桁拱架设。

2019年,中铁九桥又研制了最大起重量100吨爬坡式架梁起重机,该起重机创新采用了底盘自动调平技术、牵引走行状态和锚固状态快速转换技术,具备360°回转、变幅、爬坡行走功能,且采用模块化设计,底盘宽度可调节,对桥梁主桁间距的适应能力强,成功应用于武汉江汉七桥钢桁拱架设。

四、轨道交通高架桥专用施工装备

(一)轨道交通跨线桥梁专用架桥机

2017年,中铁九桥研制了240吨跨线桥梁专用架桥机,该架桥机跨越能力强,采用先进的机、电、液一体化构造,自动化程度高,可方便调整梁段的空间线型,特别适用于轨道交通大跨度跨线高架桥的梁段架设,成功应用于上海轨道交通10号线。

五、装配式钢混组合桥梁专用施工装备

(一)钢混组合梁专用架桥机

2018年,中铁九桥研发了JQ280-50型钢混组合梁专用架桥机,该架桥机起重量达280吨,采用支腿三维调整技术,能够适应小曲线、大坡度桥梁的架设,吊装及纵移过跨操作简便,架梁速度快,已成功应用于云南寻沾高速小龙潭大桥、牛栏江大桥钢混组合梁架设。2021年,中铁九桥在此产品的基础上进行优化改进,研发了JQ400-60型钢混组合梁专用架桥机,已成功应用于江西祁婺高速南山路特大桥380吨、60米钢混组合梁的架设。

六、通用桥梁施工装备

(一)桅杆式架梁起重机

桅杆式架梁起重机可用于斜拉桥、连续梁桥、悬索桥等多种桥梁的钢梁架设。2011年,中铁九桥研制了最大起重量400吨桅杆式架梁起重机,该起重机采用吊具自动平衡、前支点恒压支撑、Q690高强钢应用等新技术,具备±90°回转和变幅功能,可满足钢桁梁整体桁片和重型杆件的吊装,成功应用于铜陵长江公铁大桥钢梁架设,并获得“江西省科技进步三等奖”、“中国铁路工程总公司科学技术二等奖”。

(二)全回转架梁起重机

2019年,中铁九桥研制了最大起重量的100吨全回转架梁起重机,其起重能力大,具有360°回转吊梁的功能,通用性强,可适应斜拉桥、连续梁桥、悬索桥等多种桥梁的钢梁架设需求,成功应用于珠海洪鹤大桥钢梁架设。

(三)步履式顶推设备

2013年,中铁九桥研制了首套具有大范围标高调节功能的1000吨步履式顶推设备,其具备三向同步移运功能,顶部标高调节范围大,成功应用于南宁英华大桥钢箱梁整体顶推,首次实现标高落差调整达3米的大型桥梁顶推施工,获“中国铁路工程总公司科学技术二等奖”。
